Nástroje na zdvíhanie oceľových konštrukcií vyrába Liweiyuan, profesionálny výrobca oceľových konštrukcií v Číne. Používame vynikajúce remeselné spracovanie a vysokokvalitné suroviny. Naše výrobky si môžete kúpiť s dôverou, pretože predávame priamo z továrne.
1. Nosnosť zdvíhacieho nástroja
Na základe hmotnosti komponentov oceľovej konštrukcie (5-50 ton) je menovité zaťaženie zdvíhacieho nástroja určené nie menej ako 60 ton s bezpečnostným faktorom ≥ 3,5. Použitým materiálom je nízkolegovaná oceľ Q355B s medzou klzu ≥ 345 MPa.
2. Štrukturálna forma
Použitá je rámová konštrukcia portálu s dvojitým zdvíhacím bodom s nastaviteľnou dĺžkou hlavného nosníka 11,5 m. V uzloch na zdvíhanie nástroja sa používa uhlová oceľ 80*80Q355B, v uzloch sú pridané výstužné rebrá s hrúbkou 16 mm.
3. Spôsob pripojenia
Zdvíhacie oká sú navrhnuté ako dosková konštrukcia s dvoma okami s otvorom 50 mm a hrúbkou 20 mm. Na nosník sa používa zváranie s úplným prevarením (stupeň zvaru 2) s výškou zvarového ramena ≥ 12 mm.

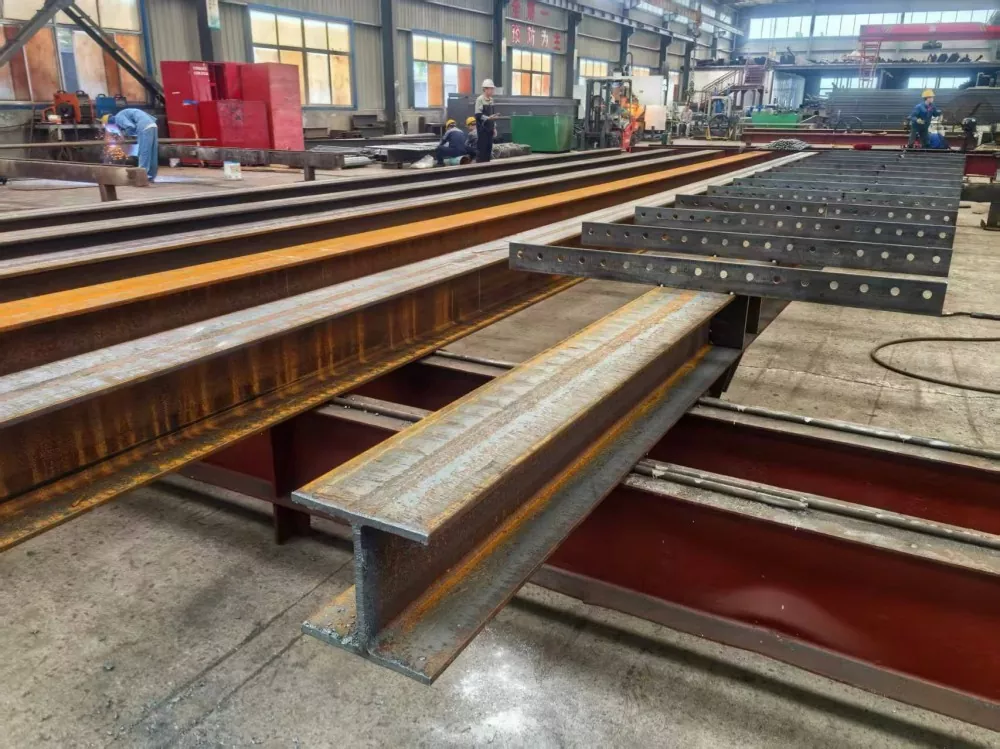

1. Hlavné špecifikácie materiálu
○ Priečny nosník: oceľ H300×200×8×12
○ Uzol na zavesenie nástroja: 80*80 Q355B uhlová oceľ
○ Zdvíhacie oko: Laserom vyrezané z 20 mm hrubého oceľového plechu Q355B

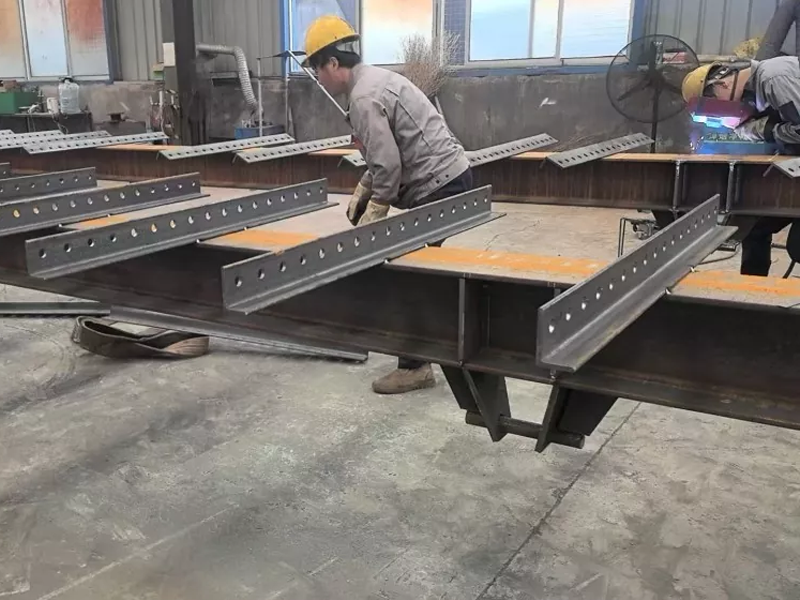

2. Technológia spracovania
○ Rezanie: CNC rezanie laserom, drsnosť povrchu rezu Ra ≤ 25μm

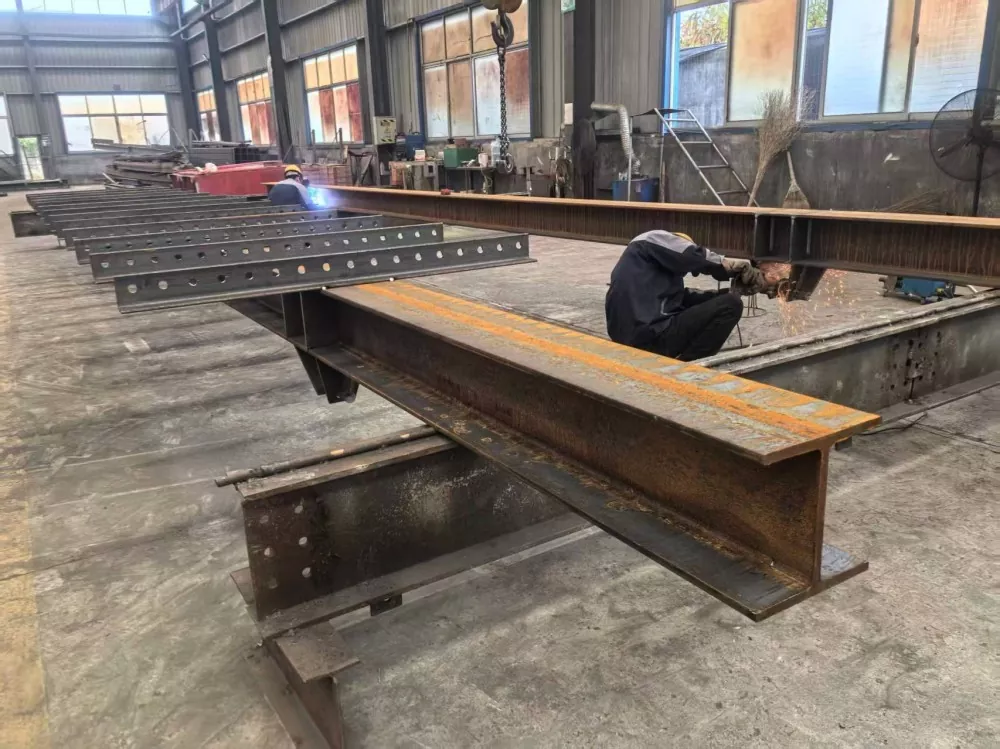

○ Zváranie: zváranie v ochrannej atmosfére CO₂, zvárací drôt ER50-6, tepelná konzervácia po zváraní pri 200 °C na odľahčenie napätia
○ Tepelné spracovanie: Zdvíhacie oká prechádzajú kalením a temperovaním (tvrdosť HB 200-230)

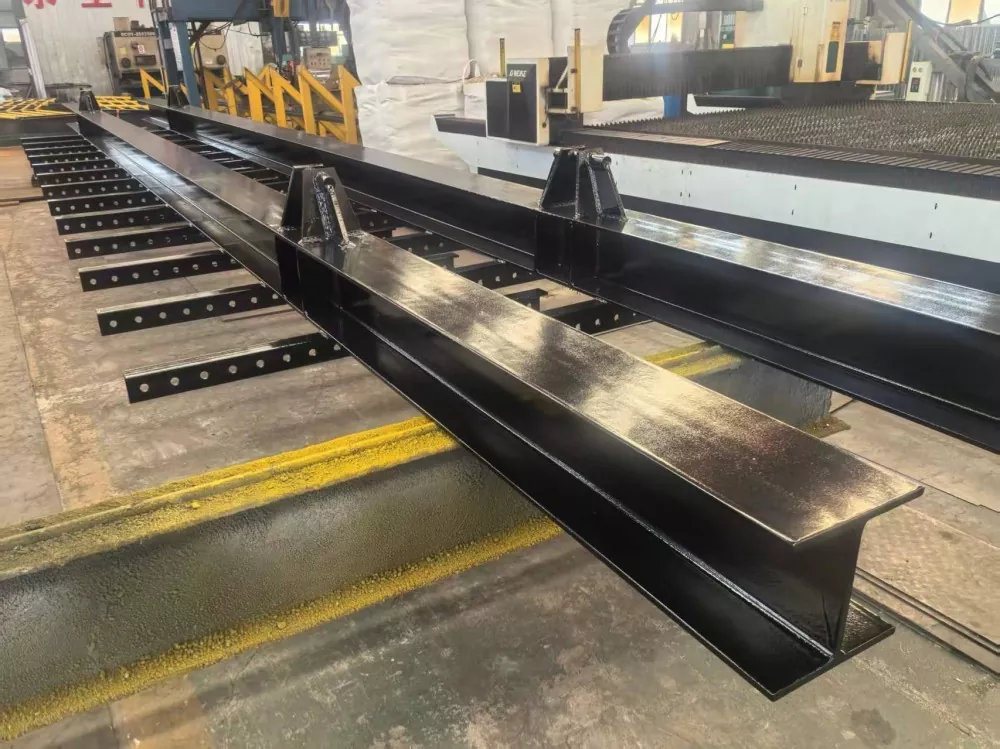

1. Nastaviteľný mechanizmus priečneho nosníka
· Teleskopický kĺb má vnorenú štruktúru s rozsahom nastavenia 500 mm. Je vybavený tromi sadami otvorov pre polohovacie kolíky (priemer 16 mm) a vybavený 45# oceľovými vodiacimi kolíkmi (s kolíkmi proti vypadnutiu).
· Klzné kontaktné plochy sú namazané mazivom MoS₂ a vôľa je kontrolovaná v rozmedzí 0,5-1 mm.
2. Zostava zdvíhacieho oka
· 80 mm rozostup medzi doskami, vstavané ihlové ložisko Φ55 mm (model NA4911), sedlo ložiska a presah očka (H7/R6)
· Kolík vyrobený z 40CrNiMoA, priemer 50 mm, pochrómovaný (hrúbka 0,05 mm)
3. Protišmykové podporné nohy
· Zospodu je nainštalovaná obdĺžniková nosná doska 200×200×20mm s vyfrézovanými protišmykovými zubami na povrchu (hĺbka zubov 2mm, rozstup 5mm).
· Výšku podpernej nohy je možné jemne doladiť pomocou nastavovacej skrutky M42 (rozsah nastavenia ±50 mm).
1. Kontrola zvaru
Všetky hlavné zvary prechádzajú 100% penetračným testom (PT) a T-spoje prechádzajú 20% ultrazvukovým testovaním (UT), pričom prechádzajú úrovňou I.
Rozmerová odchýlka nôh kútového zvaru ≤ ±1,5 mm, odchýlka priamosti ≤ 2 mm/m.
2. Rozmerové tolerancie
○ Odchýlka celej dĺžky lúča: ±3 mm
○ Odchýlka vzdialenosti bodov zdvíhania: ±2 mm
○ Celková vertikálnosť: ≤ 1,5 mm/m
3. Testovanie výkonu
○ Skúška menovitého zaťaženia: Statické zaťaženie 1,25-násobku menovitého zaťaženia počas 1 hodiny, trvalá deformácia ≤0,1 %.
○ Test dynamického zaťaženia: Cyklické zaťaženie 1,1-násobku menovitého zaťaženia počas 50 sekúnd. 0 krát (frekvencia 0,5 Hz)
1. Nainštalované zariadenie na ochranu proti preťaženiu (model XZ-100, presnosť ±2 %), ktoré automaticky vypne zdvíhací okruh, ak preťaženie presiahne 10 %.
2. Je nainštalovaný zvukový a svetelný alarm (prevádzkové napätie DC24V), ktorý spustí alarm, keď predpätie skrutky klesne o 15 %.
3. Všetky odkryté pohyblivé časti sú vybavené ochrannou sieťkou (veľkosť oka ≤ 20 mm), tkanou oceľovým drôtom Φ4 mm ťahaným za studena.

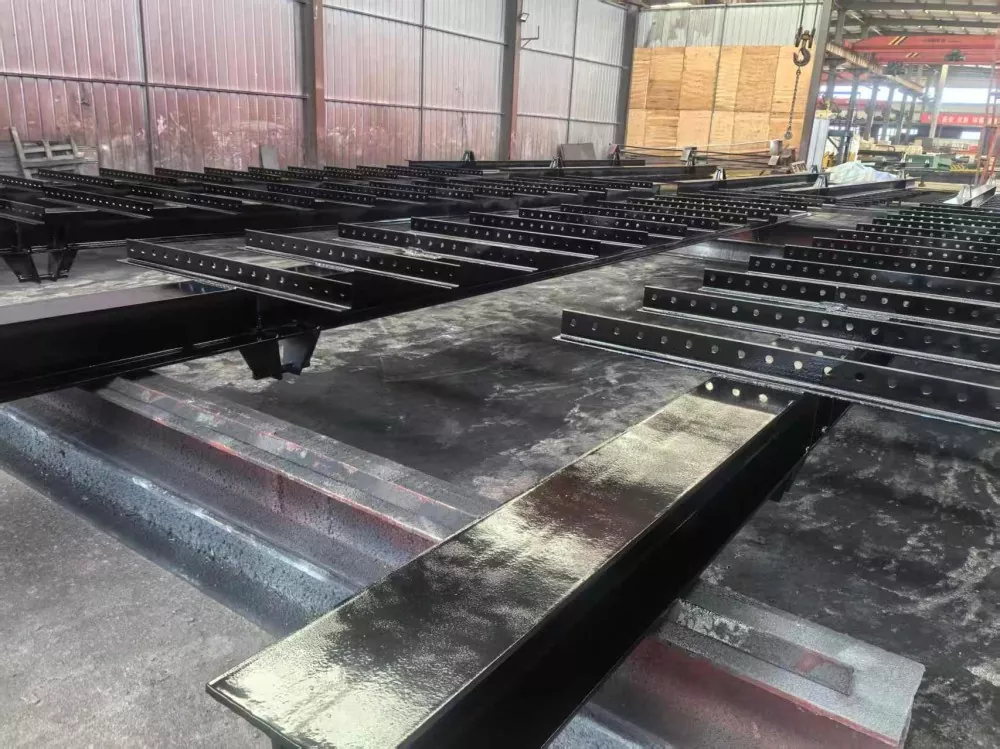

1. Kontrola surovín → CNC rezanie laserom → Opracovanie (frézovanie, vŕtanie) → Zváranie → Tepelné spracovanie po zváraní → Rovnanie → Montáž → Leštenie → Povrchová úprava (pieskovanie na stupeň Sa2,5, základný náter bohatý na epoxidový zinok 80μm + vrchný náter chlórkaučukom 60μm).
2. Kľúčové body kontroly procesu: Monitorovanie deformácie zvárania (s použitím metódy pevného upevnenia a spätnej deformácie), testovanie krútiaceho momentu predpätia skrutiek (podľa špecifikácií GB/T 1231 sa musí dodržiavať, s koeficientom krútiaceho momentu kontrolovaným v rozmedzí 0,11-0,15).
1. Poskytnite kompletné konštrukčné výkresy (vrátane CAD 3D modelov), záruku na materiál a správu o tepelnom spracovaní.
2. Inšpekčná správa tretej strany by mala obsahovať: záznamy o skúške mechanických vlastností, diagramy nedeštruktívneho testovania a správy o rozmerovej kontrole.
3. Pripojte príručku používateľa a údržbu (vrátane katalógu dielov, tabuľky cyklov mazania a bežného sprievodcu riešením problémov).
1. Pred každým použitím skontrolujte: stav vodiacich kolíkov, praskliny vo zvaroch, zvýšenie teploty ložísk (≤40°C) a účinnosť poplašného systému.
2. Preťažovanie je prísne zakázané. Rozsah prevádzkových teplôt je -20°C až 60°C a maximálna rýchlosť vetra nepresahuje 12 m/s.
3. Pravidelná údržba: Vykonajte komplexnú kontrolu každých 50 zdvihov alebo každé tri mesiace a každoročne vykonajte kalibráciu záťaže.
IX. Kvalita dizajnu oceľovej konštrukcie Liweiyuan
Liweiyuan Steel Structure je popredným výrobcom rôznych výrobkov z oceľových konštrukcií a kovových výrobkov v Číne. Môžeme prispôsobiť rôzne riešenia kovových výrobkov a poskytnúť zákazníkom vysokokvalitné, lacné výrobky z oceľových konštrukcií a kovové výrobky. Zákazníkom môžeme poskytnúť materiály a návrhy oceľových konštrukcií, ktoré sú v súlade s národnými a regionálnymi normami, vrátane noriem z USA a Európy.
1. Čo sa stane, ak vznikne problém s kvalitou produktu?
Ak dostaneme kvalitnú spätnú väzbu, sľubujeme, že odpovieme do 24 hodín a poskytneme riešenie do 48 hodín. Ak je problém našou vinou, môžeme poskytnúť bezplatné prepracovanie, urýchlenú prepravu (prepravné náklady hradíme nami) alebo kompenzáciu podľa zmluvy, v závislosti od potrieb zákazníka.
2. Ako zabezpečíme stálu kvalitu produktu? Máme komplexný proces kontroly kvality?
Naša spoločnosť je certifikovaná podľa ISO9001-2016 a implementuje tri úrovne kontroly kvality: zloženie ocele a testovanie pevnosti pred príchodom surovín; Zamestnanci QC vykonávajú kontroly a plne zaznamenávajú každý výrobný proces; a testovacie údaje sú plne archivované, aby k nim mali zákazníci jednoduchý prístup.
3. Spĺňajú naše výrobky z oceľových konštrukcií vstupné štandardy nášho cieľového trhu?
Naše nástroje na zdvíhanie oceľových konštrukcií Liweiyuan majú certifikát CE (norma EN1090), čo zaisťuje súlad s požiadavkami EÚ na bezpečnosť, ochranu životného prostredia a energetickú účinnosť. K dispozícii sú kompletné testovacie správy.
4. Aká je dodacia lehota?
Dodacia lehota závisí od veľkosti a počtu budov. Vo všeobecnosti je doručenie do 30 dní po obdržaní platby. Pri veľkých objednávkach sú povolené čiastočné zásielky.
5. Poskytujete inštalačné služby?
Poskytneme vám podrobné stavebné výkresy a manuály, ktoré vám pomôžu postaviť a nainštalovať budovu krok za krokom.
