Platformy pre plávajúce pobrežné veterné turbíny

Vysokokvalitné platformy pre plávajúce pobrežné veterné turbíny od LWY Steel Structure sú robustné oceľové konštrukčné riešenia morskej kvality navrhnuté pre drsné prevádzkové prostredia na otvorenom mori. Platformy vyrobené z vysoko pevnej ocele odolnej voči korózii a optimalizovaného hydrodynamického konštrukčného dizajnu poskytujú vynikajúcu stabilitu, odolnosť voči vetru a vlnám a proti únave v zložitých námorných podmienkach.

Naše veterné platformy na mori integrujú technológie proti korózii, korózii a seizmickému vystuženiu a podporujú stabilnú dlhodobú prevádzku plávajúcich veterných turbín, účinne odolávajú nárazom oceánskeho prúdu, silným vibráciám vetra a erózii morskou vodou. Tieto oceľové plošiny prispôsobené pre projekty obnoviteľnej energie na mori sa vyznačujú vysokou konštrukčnou bezpečnosťou, dlhou životnosťou a prispôsobiteľnými konštrukčnými špecifikáciami, ktoré spĺňajú prísne medzinárodné normy pre námorné inžinierstvo a výstavbu veterných elektrární na mori.

Špecifikácie produktu

Výzvy morského prostredia

Korózia v soľnom spreji

Zaťaženie atmosférickou soľou v pobrežných zónach je klasifikované ako C5-M, najzávažnejšia korózna kategória v ISO 9223. Obyčajná lakovaná oceľ zlyhá v priebehu niekoľkých rokov; platformy pre plávajúce pobrežné veterné turbíny vyžadujú od začiatku vrstvenú ochranu.

Zaťaženie vlnou a únavou

Plávajúce konštrukcie sa nikdy neprestanú pohybovať. Cyklické zaťaženie spôsobené vlnami, vetrom a prevádzkou turbíny vytvára únavové namáhanie, ktoré si vyžaduje kvalitu zvaru a detailný dizajn vysoko nad rámec stavebných štandardov.

Obmedzenia prístupu a údržby

Prefarbenie plošiny 20 km od pobrežia sa meria v dňoch plavidiel a oknách počasia. Ochrana proti korózii aplikovaná v továrni musí byť ochranou, ktorá vydrží.

Materiály a ochrana proti korózii

Oceľové triedy

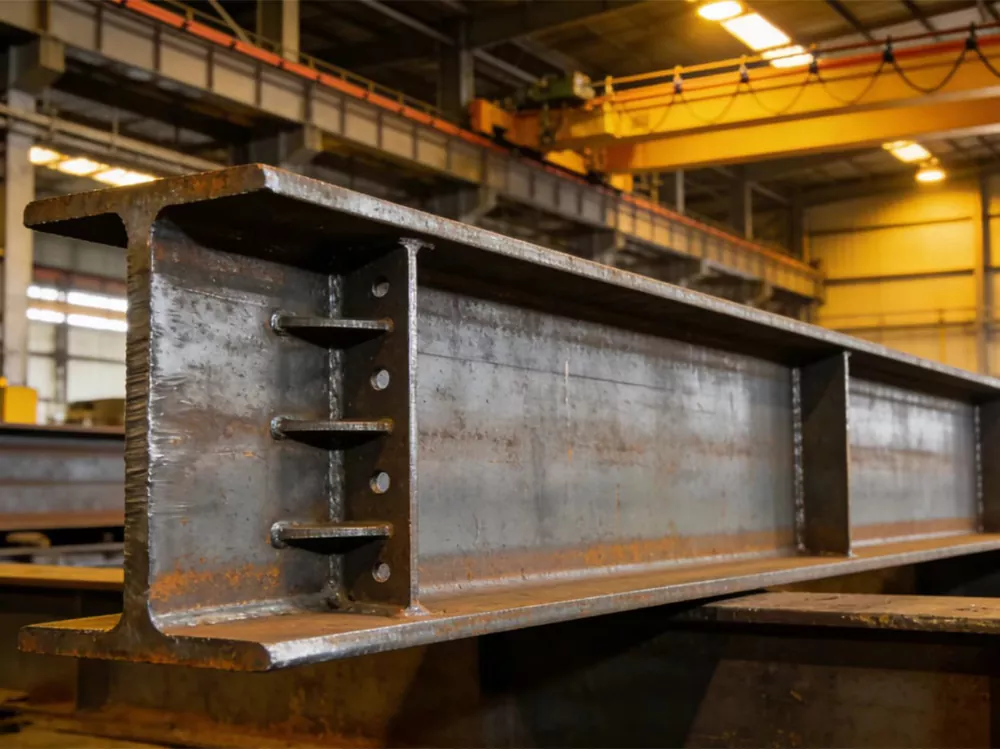

plošiny pre plávajúce pobrežné veterné turbíny sú vyrobené z Q355B/Q355D, S355 alebo ekvivalentnej konštrukčnej ocele námornej kvality s certifikovanými rázovými vlastnosťami pre nízkoteplotnú prevádzku podľa projektovej špecifikácie.

Žiarové zinkovanie

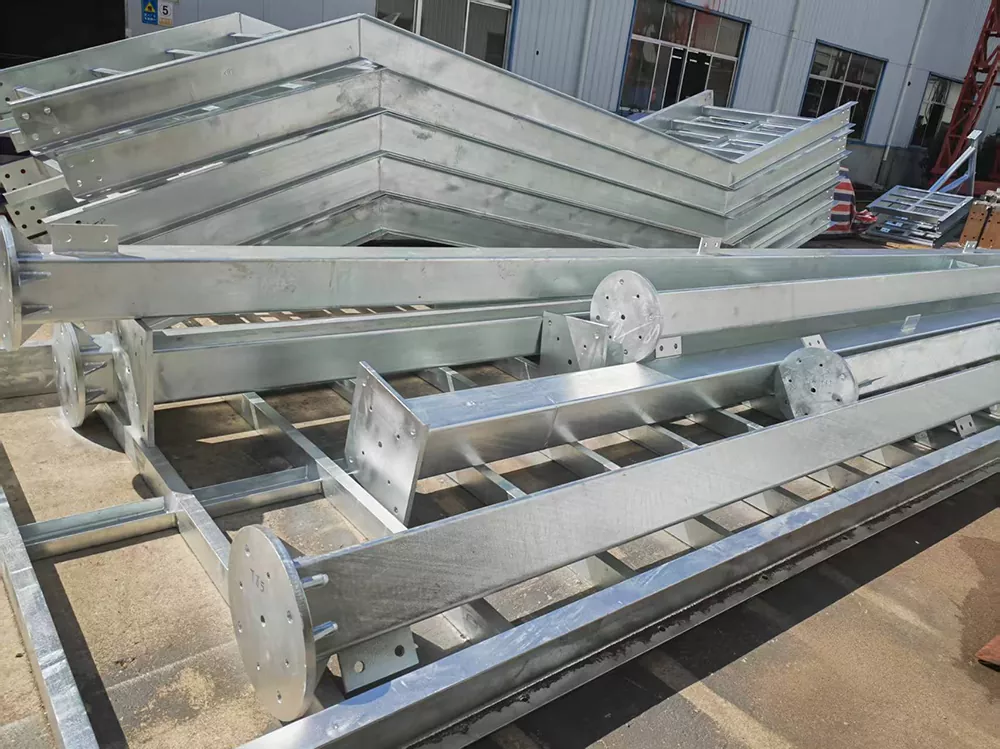

Menšie plošiny a chodníky sú žiarovo pozinkované podľa ISO 1461 s minimálnou hrúbkou zinku 85 μm, čo poskytuje desaťročia bezúdržbovej ochrany v morskom vzduchu.

Náterové systémy

Veľké primárne konštrukcie dostávajú námorný náterový systém: základný náter bohatý na zinok, stredný epoxidový a polyuretánový alebo polysiloxánový náter, aplikovaný bezvzduchovým striekaním po otryskaní na Sa 2,5.

Rozhranie katódovej ochrany

Komponenty, ktoré sa pripájajú k ponoreným štruktúram, sú podrobne opísané z hľadiska kompatibility s obetnými anódami a systémami s vloženým prúdom, vrátane zvárateľných anód, ak sú špecifikované.

Kvalita výroby a zvárania

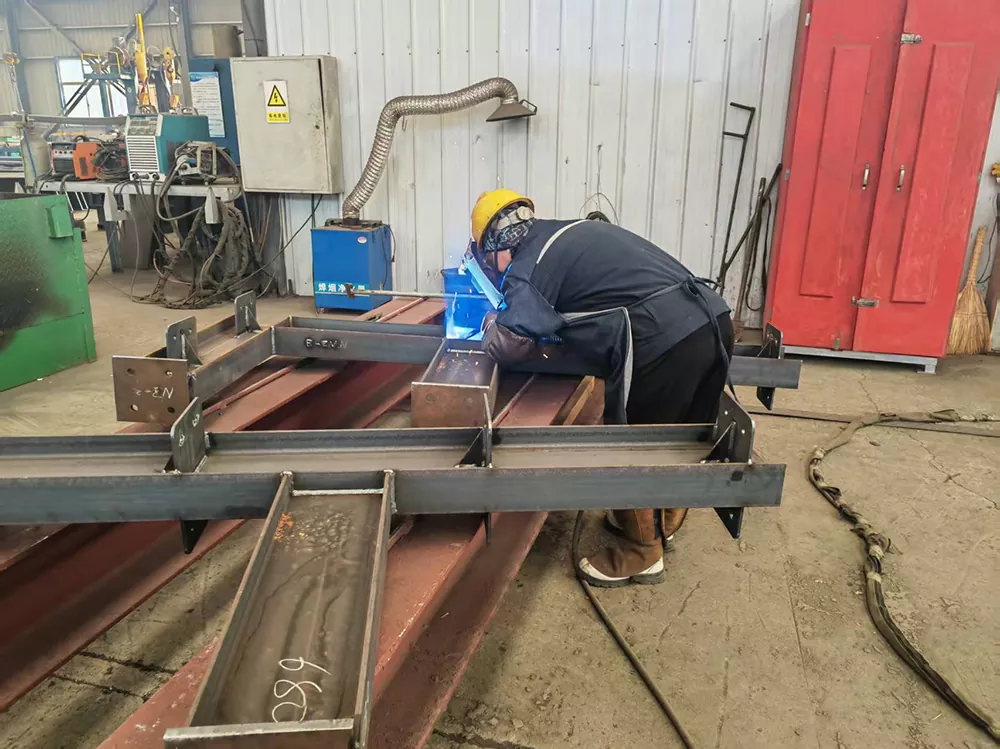

Zváranie

Všetky zvary vykonávajú certifikovaní zvárači podľa EN ISO 9606 alebo AWS D1.1, s postupmi zvárania kvalifikovanými pred výrobou.

Nedeštruktívne testovanie

Tupé zvary v primárnych členoch sú 100% ultrazvukom alebo rádiograficky kontrolované; kútové zvary sú kontrolované magnetickými časticami na základe odberu vzoriek dohodnutých s klientom.

Kontrola rozmerov

Výrobné prípravky a kontrolné prípravky majú kritické rozmery, ako je rozstup skupiny skrutiek a rovinnosť príruby v rámci úzkych tolerancií, takže montáž na mori ide bez prerábky v teréne.

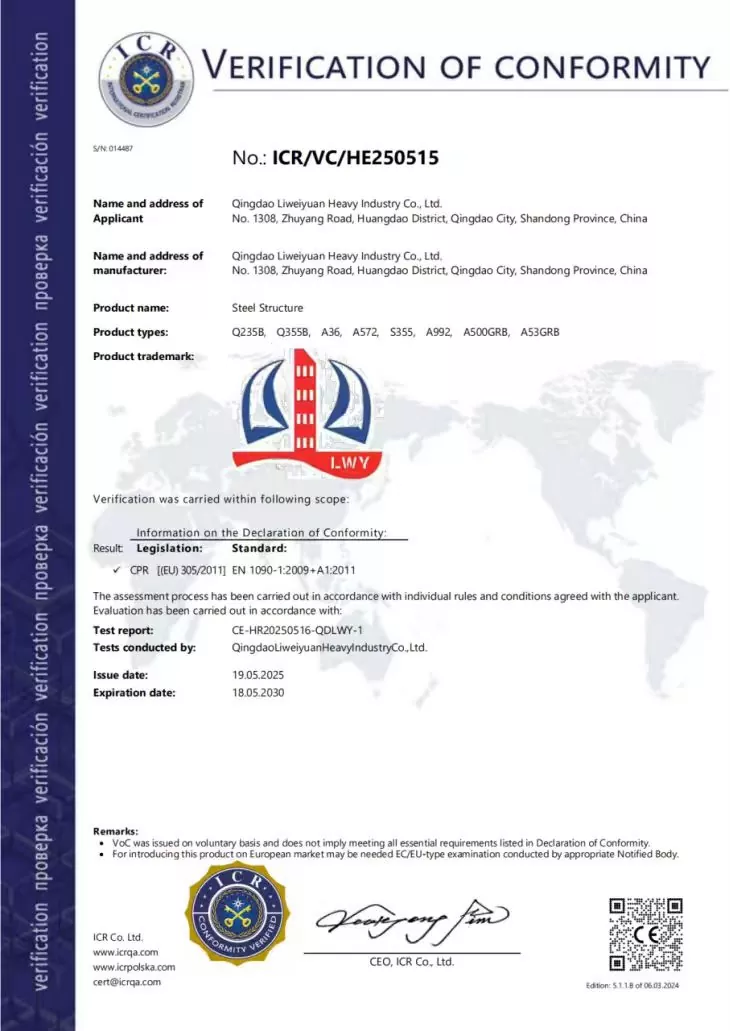

Certifikácie a štandardy kvality

Aplikácie

LWY Steel Structure vyrába platformy pre plávajúce pobrežné veterné turbíny a súvisiace komponenty pre:

1. Servisné a údržbárske plošiny turbín

2. Prechodové plošiny medzi vežou a plávajúcim trupom

3. Prístup k chodníkom, odpočívadlám a zostavám zábradlia

4. Nosné rámy zariadení pre kotviace a riadiace systémy

5. Nosné konštrukcie podstavca helideku a žeriavu (na vyžiadanie)

FAQ

Otázka 1: Aké triedy ocele používate na plošiny pre plávajúce veterné turbíny na mori?

A1: Ekvivalenty Q355B/Q355D, S355 alebo A572 s certifikovanými vlastnosťami nárazu pri nízkych teplotách, vybrané na základe návrhu projektu. Pre každú dosku a sekciu sú poskytnuté materiálové certifikáty.

Q2: Ako sa aplikuje ochrana proti korózii?

A2: Povrchy sú otryskané na Sa 2,5, potom potiahnuté morským systémom základného náteru bohatého na zinok, epoxidového medziproduktu a polyuretánovej povrchovej úpravy alebo žiarovo pozinkované podľa ISO 1461 pre menšie komponenty. Celková hrúbka systému zvyčajne presahuje 240 μm.

Q3: Dokážete splniť požiadavky triednej spoločnosti?

A3: Náš systém výroby a kontroly kvality je v súlade s praxou DNV, ABS a CCS a pracujeme podľa požiadaviek na zváranie a NDT, ktoré špecifikuje váš projekt. Prieskum tretej strany je vítaný v ktorejkoľvek fáze.

Q4: Aká je vaša dodacia kapacita pre offshore komponenty?

A4: Platformy pre plávajúce pobrežné veterné turbíny sa vyrábajú v našej továrni v Qingdao, ktorá má ročnú spracovateľskú kapacitu viac ako 20 000 ton oceľových komponentov a nachádza sa 36 km od prístavu Qingdao, takže veľké dávky na mori sa efektívne prepravujú po mori.

Q5: Poskytujete podporu pri inštalácii?

A5: Poskytujeme montážne výkresy, plány zdvíhania a mapy zvarov a naši inžinieri podporujú montáž na mori pomocou diaľkového navádzania alebo dohľadu na mieste podľa potreby.
