Priemyselné riešenia vertikálneho prístupu vyžadujú starostlivé posúdenie štrukturálnej integrity, dizajnu zameraného na človeka a odolnosti voči životnému prostrediu.Oceľové rebríkyslúžia ako hlavné komponenty vertikálnych priechodov pre mnohé projekty zariadení, podporujúce pracovné postupy pravidelnej kontroly, údržby a leteckej prevádzky vo výrobných závodoch, čerpacích staniciach a závodoch ťažkého priemyslu. Tento článok rozoberá praktické dimenzie hodnotenia, logiku výberu materiálu, konštrukčné detaily orientované na bezpečnosť a úvahy o prispôsobivosti pri nasadení v teréne, čo pomáha inžinierskym tímom robiť fundované rozhodnutia o dizajne bez zamerania sa na metriky komerčných výdavkov.
Obsah (kliknutím prejdete na každú časť)
- 1. Požiadavky na štrukturálnu výkonnosť pre priemyselné zariadenia s vertikálnym prístupom
- 2. Výber materiálu a stratégie povrchovej úpravy pre dlhodobé služby v teréne
- 3. Ergonomická geometria a plánovanie vstavaných bezpečnostných prvkov
- 4. Vlastné prispôsobenie podľa jedinečných podmienok prostredia na mieste
- 5. Normy výroby zvárania a spoľahlivé montážne schémy
- 6. Často kladené technické otázky
Priemyselné závody neustále vyžadujú stabilné a spoľahlivé dráhy vertikálneho pohybu pre operátorov, ktorí vykonávajú rutinné kontroly zariadení, opravy komponentov a monitorovanie horného systému. Bez správne navrhnutého hardvéru pre vertikálny prístup je personál vystavený zvýšeným rizikám počas lezeckých úloh, najmä vo zvýšených výškach alebo vo vlhkých, korozívnych prevádzkových zónach. Mnoho inžinierskych tímov uprednostňuje samotnú pevnosť suroviny, pričom prehliada vzájomne prepojené parametre, ako je tolerancia posunu priečky, kontinuita ochrannej klietky a špecifikácie ukotvenia základne. Každý rozmer spolupôsobí a definuje celkovú prevádzkovú bezpečnosť pre koncových používateľov. Správne skonštruovanéOceľové rebríkyvyvážiť mechanickú zaťažiteľnosť, inžinierstvo ľudského faktora a odolnosť voči životnému prostrediu, aby poskytoval konzistentný výkon po celý rok.
1. Požiadavky na štrukturálnu výkonnosť pre priemyselné zariadenia s vertikálnym prístupom
Konštrukčný výkon začína primárnymi nosnými nosníkmi, ktoré tvoria hlavnú chrbticu vertikálnych lezeckých zostáv. Bežné profily nosníkov zahŕňajú uhlovú oceľ, kanálovú oceľ a štvorcové duté rúrky, z ktorých každý je vybraný podľa celkovej montážnej výšky a predpokladaného prevádzkového zaťaženia. Vyššie stúpacie výšky si vyžadujú hrubší hrubý materiál, aby odolal ohybu a bočnému vychýleniu pod hmotnosťou operátora a náhodným zaťaženiam prenášajúcim nástroje. Pre inštalácie presahujúce šesť metrov v celkovom vertikálnom dosahu sa aktualizácia špecifikácií prierezu nosníka stáva kritickou pre udržanie dlhodobej tuhosti konštrukcie.
Vnútorná svetlá šírka medzi nosnými nosníkmi priamo ovplyvňuje pohodlie pri lezení a bezpečné umiestnenie rukoväte. Najrozšírenejšie meranie vnútornej medzery sa pohybuje okolo štyroch stoviek milimetrov, čo pohodlne prispôsobuje telesné rozmery dospelých počas stúpania a klesania. Tam, kde sa očakáva simultánne lezenie dvoch osôb, je možné navrhnúť vlastné širšie konfigurácie, hoci to vyžaduje špeciálny štrukturálny výpočet na zachovanie tuhosti nosníka v rozšírenom rozpätí.
- Hlavné nosné prvky musia odolávať bočnej deformácii pri statickom a náhodnom dynamickom zaťažení, ktoré vytvára horolezecký personál.
- Stredné odpočívadlá sa stávajú povinnými, keď jednotlivé súvislé stúpacie segmenty prekročia šesť metrov vertikálnej výšky.
- Rozmery plošiny musia spĺňať minimálne prahové hodnoty šírky a musia zahŕňať vyhovujúce okolité zábradlia, aby sa predišlo nebezpečenstvu pádu v miestach zlomu pozdĺž lezeckej cesty.
- Všetky primárne konštrukčné spoje si musia zachovať mechanickú integritu počas tisícok stúpacích cyklov počas celej životnosti zariadenia.
Odpočívacie plošiny poskytujú dvojakú hodnotu: dávajú operátorom príležitosť obnoviť fyzickú výdrž počas dlhých stúpaní a delia vysoké súvislé stúpanie na bezpečnejšie a zvládnuteľné úseky. Výška ochranného zábradlia plošiny, rozstup medzi stĺpikmi a požiadavky na dosku sa riadi štandardizovanými bezpečnostnými pokynmi, aby sa uzavreli potenciálne medzery pri otváraní pádu. Keď plošina tvorí súčasť pracovnej stanice na hornom konci lezeckých tratí, pre obvodovú ochranu odkrytých pracovných hrán platia ďalšie pravidlá týkajúce sa výšky ochranného krytu.
2. Výber materiálu a stratégie povrchovej úpravy pre dlhodobé služby v teréne
Výber surovín stanovuje základné mechanické vlastnosti, ale príprava povrchu do značnej miery určuje použiteľnú životnosť v exponovaných priemyselných prostrediach. Rôzne prevádzkové prostredia predstavujú rôzne hrozby: kondenzácia vlhkosti, chemické výpary, častice vo vzduchu a kolísanie teploty, to všetko urýchľuje degradáciu kovu, ak nie sú ochranné úpravy dostatočne implementované. Vnútorné inštalácie v suchom prostredí sa môžu spoliehať na systémy základného a vrchného náteru, zatiaľ čo vonkajšie alebo chemicky aktívne miesta zariadení dôrazne odporúčajú žiarovo zinkované ošetrenie. Minimálne ciele pre hrúbku zinkovej vrstvy by sa mali dodržiavať pre galvanizované povrchové úpravy, aby sa dosiahol spoľahlivý antikorózny výkon počas viacročných cyklov nasadenia.
Spoločná referenčná tabuľka materiálu komponentov
| Názov komponentu | Typické materiálové možnosti | Kľúčové praktické poznámky |
|---|---|---|
| Hlavné rebríkové nosníky | Uhlová oceľ valcovaná za tepla, obdĺžnikový dutý profil, profilová oceľ | Pre výšky nad 6 metrov je potrebný hrubší prierez |
| Lezecké priečky | Masívna kruhová oceľ, ploché oceľové tyče | Hladké povrchy bez otrepov; k dispozícii protišmykové úpravy |
| Horizontálne krúžky bezpečnostnej klietky | Pevná okrúhla oceľ | Nepretržitá inštalácia až po plošinu alebo horný koncový bod |
| Vertikálne výstužné tyče klietky | Masívna kruhová oceľ, rovnomerne rozdelené množstvo | Minimálne štyri vertikálne výstužné tyče pre bezpečnostné klietky s plným krytom |
Materiály pre priečky bežne zahŕňajú kruhovú oceľovú tyč alebo ploché oceľové profily. Okrúhle oceľové priečky musia udržiavať hladké povrchy bez otrepov, aby sa predišlo poraneniu ruky pri uchopení. Varianty s plochými oceľovými priečkami môžu integrovať protišmykové hrebene na zvýšenie trecieho kontaktu. Odchýlka medzi priľahlými osovými rozstupmi priečok musí zostať prísne kontrolovaná; nadmerná odchýlka narúša prirodzený ľudský rytmus lezenia a zvyšuje riziko zakopnutia alebo nesprávneho kroku. Priečky musia presahovať cez čelné plochy hlavného nosníka a musia mať bezpečné privarené koncové dorazy, aby sa eliminovalo riziko uvoľnenia priečky pri opakovanom zaťažení.
Kvalita náterového systému priamo ovplyvňuje frekvenciu údržby. Dvojvrstvový antikorózny základný náter spárovaný s dvoma konečnými nátermi tvorí štandardný pracovný postup ochrany na báze náteru pre chránené interiéry. Inštalácie vystavené v teréne ťažia oveľa viac zo žiarového zinkovania, ktoré vytvára metalurgicky viazané zinkové tienenie pokrývajúce každý povrch, vrátane skrytých štrbín vo vnútri zváraných zostáv. Správne čistenie povrchu pred galvanizáciou alebo lakovaním je nevyhnutné na dosiahnutie konzistentnej priľnavosti medzi kovovým podkladom a ochrannými vonkajšími vrstvami.
3. Ergonomická geometria a plánovanie vstavaných bezpečnostných prvkov
Dobrý ergonomický dizajn zosúlaďuje rozmery hardvéru so vzormi pohybu ľudského tela, čím znižuje únavu operátora a súčasne zvyšuje celkovú bezpečnosť na pracovisku. Stredová vzdialenosť priečok predstavuje jeden z najdôležitejších ergonomických parametrov. Štandardné priemyselné rozostupy sú dvestopäťdesiat milimetrov, pričom prijateľný rozsah spadá medzi dvesto až tristo milimetrov. Prísne limity rozmerovej tolerancie zabraňujú nerovnomernému umiestneniu priečok, ktoré môžu spôsobiť chybné kroky pri rýchlych údržbárskych prácach.
Možnosti protišmykovej úpravy riešia riziká šmykľavého povrchu, ktoré vznikajú vo vlhkých, kondenzovaných alebo olejových pracovných zónach. Dostupné úpravy zahŕňajú vrúbkovanie na povrchoch priečok, zvárané protišmykové oceľové pásy alebo špeciálne formulované vrstvy s vysokým trením. Každá možnosť zvyšuje povrchové trenie kontaktných bodov obuvi, čím sa znižuje pravdepodobnosť pošmyknutia, keď operátori nosia štandardnú priemyselnú pracovnú obuv. Projekty umiestnené v trvalo vlhkých podmienkach by mali uprednostňovať protišmykové vylepšenia ako prvky dizajnu, o ktorých nemožno vyjednávať.

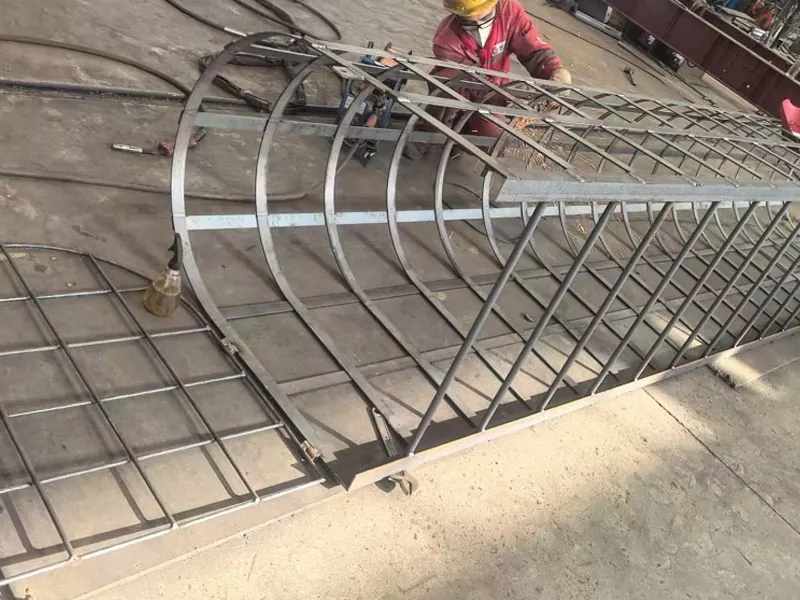

Pravidlá pre inštaláciu bezpečnostnej klietky platia pri splnení výškových prahov. Kruhový priemer klietky, horizontálny rozstup krúžkov a množstvo zvislých výstužných tyčí sa riadia stanovenými bezpečnostnými špecifikáciami. Bezpečnostné klietky musia prebiehať nepretržite bez medzier až po odpočívadlá alebo horné ukončovacie body; klietky s čiastočnou výškou vytvárajú nebezpečné prechodové zóny, v ktorých operátori strácajú zábranu proti pádu v polovici trasy stúpania. Každý otvor a prechodový bod na rozhraní plošiny musí byť dôkladne spracovaný, aby nevznikli žiadne nechránené medzery, ktoré by mohli zachytiť končatiny alebo vytvoriť otvory pre pád.
Pozornosť sa venuje aj geometrii spodného konca uzemnenia. Spodná priečka by mala byť v rámci definovanej maximálnej vzdialenosti nad zemou alebo referenčným povrchom. Tam, kde sa v miestach inštalácie pravidelne hromadí stojaca voda, vyvýšené betónové základové konštrukcie zabraňujú priamemu hromadeniu vody na základných kovových komponentoch. Rozmery základového bloku musia spĺňať pravidlá minimálnej veľkosti pre stabilný prenos zaťaženia do nosných zemných konštrukcií.
4. Vlastné prispôsobenie podľa jedinečných podmienok prostredia na mieste
Žiadne dve dispozičné riešenia priemyselného zariadenia nepredstavujú rovnaké priestorové obmedzenia. Existujúce stavebné konštrukcie, rozmiestnenie zariadení v okolí, nadzemné prekážky a prekážky na úrovni zeme, to všetko obmedzuje geometriu inštalácie v reálnom svete. Jednotky vyrobené na mieru umožňujú úpravu celkovej výšky, šírky jednotky, rozstupu priečok, rozloženia klietok a umiestnenia platformy tak, aby vyhovovali fyzickým hraniciam každého konkrétneho projektu. Vyspelé výrobné pracovné postupy podporujú tieto prispôsobené výstupy, pričom stále spĺňajú hranice základných bezpečnostných špecifikácií.
Obmedzenia miesta inštalácie si často vynucujú kompromisy. Keď je bočný dostupný priestor obmedzený, inžinieri prehodnotia výber profilu nosníka, aby zachovali pevnosť konštrukcie bez rozšírenia celkovej stopy. Ak sa vyskytujú silné vibrácie zo susedných strojov, montážne schémy sa prehodnocujú, aby sa zmiernili riziká únavy v kotviacich bodoch. V prípade lokalít s prísnymi miestnymi alebo regionálnymi regulačnými predpismi sú výkresy a výrobné parametre v súlade s týmito regionálnymi normami, aby boli splnené požiadavky na zhodu.Oceľové rebríkyvyrobené podľa medzinárodných štandardných špecifikácií môžu spĺňať požiadavky na nasadenie cezhraničných priemyselných projektov.
- Vyhodnoťte rozmiestnenie okolitého vybavenia, aby ste eliminovali riziko kolízie medzi horolezeckým hardvérom a pohyblivými časťami stroja.
- Pri výbere povrchovej úpravy zohľadnite miestne klimatické podmienky vrátane zrážok, tvorby námrazy a chemických látok vo vzduchu.
- Skontrolujte okolité konštrukčné podklady, aby ste sa uistili, že kotviace body steny alebo nosníka môžu znášať aplikované statické a dynamické zaťaženie z vertikálneho prístupového hardvéru.
- Upravte umiestnenie plošiny tak, aby zodpovedalo skutočným bodom zastávok pri údržbe definovaných v pracovných postupoch prevádzky zariadenia.
Prispôsobenie špecifické pre projekt by nikdy nemalo prevážiť nad základnými pravidlami bezpečnostnej geometrie. Šírka, rozstup priečok, rozmery ochrannej klietky a hodnoty výšky ochranného krytu platformy stále musia zostať v medziach bezpečnej prevádzky, aj keď sú potrebné kompromisy vo fyzickom priestore. Kvalifikovaní výrobcovia vytvárajú podrobné konštrukčné výkresy dokumentujúce každý upravený rozmer, takže inštalačné tímy vykonávajú montáž v teréne presne podľa návrhu. Balíky výkresov tiež podporujú technické kontroly na mieste vykonávané pracovníkmi bezpečnosti zariadení.
5. Normy výroby zvárania a spoľahlivé montážne schémy
Kvalita výroby do značnej miery závisí od kontrolovaného vykonávania zvárania. Plne penetračné zvary spájajú rebríkové nosníky s priečkami, plošinami a inými pripojenými konštrukčnými prvkami. Minimálne hodnoty výšky zvaru sa vzťahujú na hrúbku najtenšieho spojovaného komponentu. Zvarové švy musia zabrániť tvorbe trosky a defektom pórovitosti, ktoré oslabujú integritu spoja. Kritické spoje s vysokým namáhaním môžu vyžadovať nedeštruktívnu kontrolu zisťovania chýb na overenie vnútornej kvality zvaru predtým, ako hotové jednotky opustia výrobné zariadenia.
Metódy montáže v teréne spadajú do dvoch základných kategórií: upevnenie pomocou rozperných skrutiek k existujúcim podkladom alebo pripojenie na vopred zabudované oceľové dosky zasadené do betónových konštrukcií. Hrúbka vloženej dosky, priemer kotevnej tyče a hĺbka zapustenia – všetky spĺňajú definované požiadavky na minimálnu veľkosť. Keď rozperné skrutky slúžia ako primárne upevňovacie prvky, musia sa rešpektovať prahové hodnoty triedy skrutiek a rozmerov. Zlé ukotvenie predstavuje jedno z najbežnejších skrytých rizík zlyhania hardvéru s vertikálnym prístupom; dokonca aj dokonale vyrobené zostavy sa stanú nebezpečnými, ak montážne spoje nedokážu spoľahlivo preniesť zaťaženie na nosné stavebné podklady.
Systémy kontroly kvality výroby pokrývajú viacero výrobných fáz. Vstupná kontrola surovín overuje zloženie ocele a mechanické vlastnosti pred začatím výroby. Priebežné kontroly sa uskutočňujú v po sebe nasledujúcich fázach výroby, pričom sa zachytávajú rozmerové odchýlky alebo chyby zvárania predtým, ako komponenty postúpia ďalej cez výrobné pracovné postupy. Záznamy o kontrole sa archivujú pre budúce použitie pre každú výrobnú dávku. Certifikácie zosúladené so široko uznávanými priemyselnými normami potvrdzujú systémy riadenia výrobného procesu.
Jedným z kvalifikovaných výrobcov, ktorý dodáva tieto zákazkové riešenia kovovej konštrukcie, jeOceľová konštrukcia LWY, ktorá dodáva zostavy skonštruovaných kovových konštrukcií v súlade s domácimi aj medzinárodnými špecifikáciami. Dokončený hardvér sa dodáva spolu s konštrukčnými výkresmi a dokumentmi s podrobnými montážnymi pokynmi na podporu technických tímov na mieste počas inštalačných prác.
6. Často kladené technické otázky
Po odoslaní spätnej väzby týkajúcej sa kvality sa do jedného pracovného dňa uskutoční formálne potvrdenie a do dvoch pracovných dní sa dokončí plánovanie cieleného riešenia. Ak analýza základnej príčiny potvrdí zodpovednosť na strane výroby, nápravné opatrenia zahŕňajú možnosti, ako je bezplatné prepracovanie, urýchlená náhradná zásielka s pridruženou logistikou krytou výrobcom alebo zmluvne definované kompenzačné opatrenia v závislosti od požiadaviek špecifických pre projekt.
Kvalifikovaní výrobcovia sú držiteľmi príslušných certifikátov na úrovni produktov zodpovedajúcich rámcom bezpečnostných systémov na regionálnom trhu. Kompletná dokumentácia o technickom teste sprevádza dodávky hotových produktov a poskytuje tímom inžinierov a tímov na kontrolu zhody vysledovateľný dôkaz, že hardvér spĺňa príslušné normy pre bezpečnosť a kritériá environmentálnej výkonnosti.
K dispozícii sú podrobné konštrukčné výkresy a pokyny na inštaláciu krok za krokom. Tieto dokumenty obsahujú poznámky k rozmerom, požiadavky na kotviace body, poznámky o zváraní a pokyny pre postup montáže pre pracovníkov na stavbe. Distribúcia fyzických vzoriek nie je poskytovaná v rámci štandardných výstupov projektu.
Každý priemyselný projekt s vertikálnym prístupom kombinuje znalosti štrukturálnej mechaniky, zohľadnenie ľudského faktora, antikoróznu stratégiu a povedomie o regulačných normách. Systematickým preskúmaním špecifikácií nosníkov, geometrie priečok, kontinuity bezpečnostnej klietky, pracovných postupov ochrany povrchu a návrhu kotvenia zainteresované strany projektu znižujú prevádzkové riziká pre obsluhujúci personál v teréne. Premyslená špecifikáciaOceľové rebríkyvytvára dlhotrvajúcu infraštruktúru s vertikálnym prístupom, ktorá sa hladko integruje do celkového pracovného toku prevádzky zariadenia počas desaťročí servisných cyklov.
