Oceľová konštrukcia odolná proti zemetraseniu Liweiyuan: bezpečná, odolná a život zachraňujúca ochrana pre moderné budovy.
Oceľová konštrukcia odolná voči zemetraseniu z továrne LWY Steel Structure využíva optimalizované ľahké a vysoko odolné oceľové materiály Q235B/Q355 s vedeckým rámovým nosníkom a integrovanou silovou konštrukciou. Celková štruktúra sa vyznačuje vysokou ťažnosťou, silnou kapacitou rozptylu energie a rovnomerným rozložením síl, ktoré môžu účinne tlmiť a rozptýliť seizmickú nárazovú silu, zabrániť celkovému kolapsu a lokálnym štrukturálnym zlomeninám počas zemetrasení a výrazne zlepšiť štrukturálny antiseizmický stupeň. Na rozdiel od tradičných pevných oceľových konštrukcií si naša seizmická konštrukcia zachováva flexibilný deformačný priestor a zároveň zabezpečuje vysokú nosnosť, účinne odoláva vibráciám, otrasom a vonkajším vplyvom a zachováva dlhodobú štrukturálnu stabilitu a integritu.

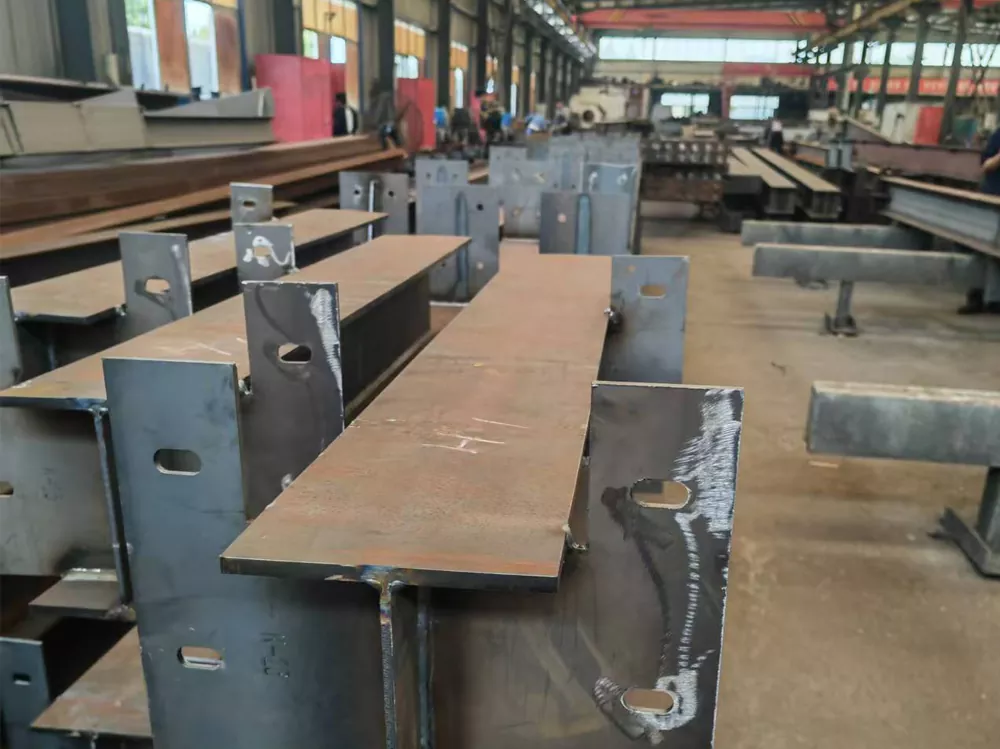

To, čo skutočne odlišuje LWY, je náš záväzok k celkovej efektívnosti projektu a dlhodobej životnosti. Naše vopred skonštruované komponenty sú vyrábané s presnosťou na milimetre, čo zaisťuje rýchlu montáž skrutkami na mieste, čo výrazne znižuje náklady na pracovnú silu a harmonogramy výstavby. V kombinácii s vynikajúcou antikoróznou povrchovou úpravou – ako je žiarové zinkovanie a vysokokvalitné ochranné nátery – naša oceľová konštrukcia odolná voči zemetraseniu zaručuje štrukturálnu integritu na desaťročia s minimálnou údržbou. Spojte sa s LWY Steel Structure a vybudujte bezpečnejšie, silnejšie a nákladovo efektívnejšie zariadenia pre váš ďalší globálny projekt.
Oceľové prvky sa pri extrémnom zaťažení namiesto lámania plasticky deformujú. Rám z tvárnej ocele sa môže počas zemetrasenia výrazne kývať, zatiaľ čo absorbuje energiu, a po zastavení otrasov zostane stáť.
Oceľové konštrukcie vážia zlomok ekvivalentných betónových budov. Nižšia hmotnosť znamená nižšie seizmické zotrvačné sily – konštrukcia má menšiu váhu, aby sa mohla počas trasenia pohybovať.
Spojenie moment-rám a poddajné členy premieňajú seizmickú energiu na plastickú deformáciu. Vymedzené ťažné zóny, ako sú konce nosníkov, sú podrobne opísané, aby sa najskôr podvolili, čím sa chránia stĺpy a spoje, ktoré držia budovu.

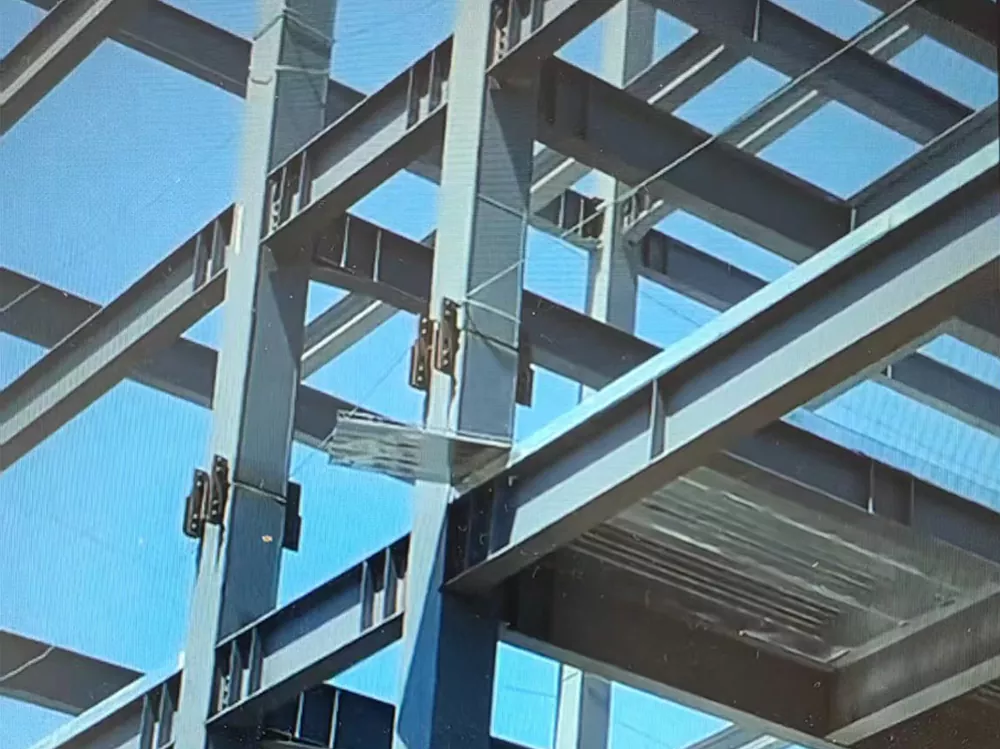

Plastové pánty sú vtlačené do nosníkov a nie do stĺpov, takže rám sa ako celok kýve a stĺpy stále nesú gravitačné zaťaženie.
Oceľové konštrukcie odolné voči zemetraseniu sú navrhnuté a detailne vypracované tak, aby vyvinuli plnú plastovú kapacitu pripojených členov, s otvormi pre prístup na zváranie, odstránením opornej tyče a kontinuitnými doskami, ak je to potrebné.
Sústredné a excentrické vystužené rámy a tam, kde je to špecifikované, vzpery alebo tlmiče obmedzujúce vzpieranie, vylaďujú tuhosť konštrukcie a rozptyl energie podľa seizmických požiadaviek.
Tieto oceľové konštrukcie od LWY sú navrhnuté podľa platného kódu lokality projektu:
GB 50011 – čínsky seizmický konštrukčný kód vrátane intenzity seizmického opevnenia a pravidiel tvárnosti
EN 1998 (Eurocode 8) – Európsky seizmický dizajn, s triedami ťažnosti DCM a DCH
AISC 341 – seizmické opatrenia USA pre oceľové konštrukcie vrátane systémov SMF a MMF
Naši inžinieri s vami pred návrhom potvrdia riadiaci kód, seizmickú zónu a faktor dôležitosti, aby dodaná konštrukcia spĺňala vaše miestne požiadavky.
|
Parameter |
Štandardný rozsah |
|
Seizmické opevnenie |
Intenzita 7 – 9 (0,10 g – 0,40 g PGA) |
|
Konštrukčný systém |
Moment rám / vystužený rám / rám + tlmenie |
|
Trieda ťažnosti |
Na kód (DCM / DCH pre EC8; SMF / IMF pre AISC) |
|
Trieda ocele |
Q355B / Q355C |
|
Spojenia |
Skrutkový spoj + zvárané momentové spoje |
|
Kvalita zvaru |
Zvary s úplným prienikom, v prípade potreby testované UT |
|
Faktor dôležitosti |
Podľa kategórie obsadenosti |
|
Obloženie |
Ľahký sendvičový panel alebo kovový obklad |
Seizmický dizajn je špecifický pre lokalitu: trieda pôdy, seizmická zóna, výška budovy a obsadenosť určujú systém a detaily. Pošlite nám údaje o polohe a budove a naši inžinieri navrhnú a citujú štruktúru podľa vášho kódu.
Oceľové konštrukcie odolné voči zemetraseniu z obleku LWY Steel Structure:

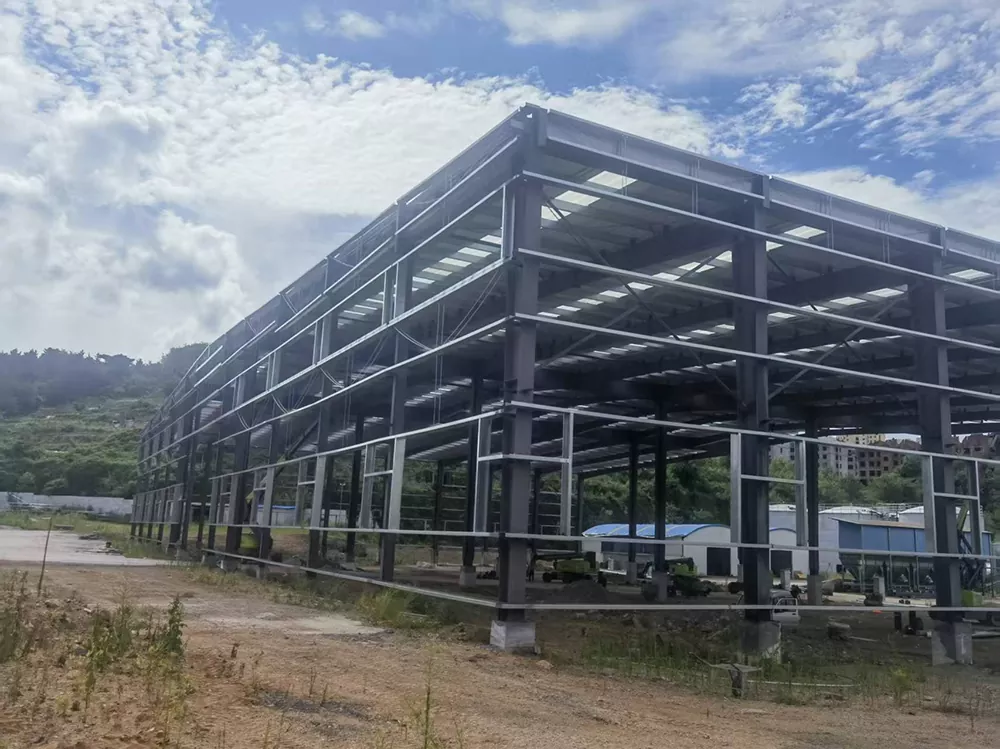

1. Továrne a sklady v seizmických zónach
2. Školy, nemocnice a verejné budovy s vyššou dôležitosťou
3.Poschodové obytné a kancelárske budovy
4. Dátové centrá a kritické zariadenia, ktoré musia zostať funkčné
5. Renovácia a rozšírenie existujúcich konštrukcií
Každý projekt je dodávaný s návrhovými výpočtami, detailmi pripojenia a výrobnými záznamami, ktoré preukazujú súlad s kódexom miestnym orgánom.
Typ projektu: Rekonštrukcia bytového domu
Miesto a seizmický štandard: Kobe, Japonsko
1. Ľahká konštrukcia: Ľahká oceľová konštrukcia tvarovaná za studena (LGS) tvoriaca 3D krabicovú štrukturálnu sieť.
2. Redukcia zotrvačnej sily: Vlastná hmotnosť konštrukcie znížená na 1/5 konvenčných betónových budov, čím sa výrazne znižuje celková seizmická sila pôsobiaca na budovu.
3. Upevňovací systém: Samorezné skrutky s vysokou pevnosťou v spojení s pridržiavacími kotvami proti zdvihnutiu, aby sa zabezpečila štrukturálna integrita pri zaťažení smerom nahor/šmykom.
A1: Kód vašej projektovej lokality: GB 50011 pre Čínu, EN 1998 pre Európu, AISC 341 pre USA alebo váš miestny ekvivalent. Pred začatím návrhu potvrdíme riadiaci kód a seizmické parametre.
A2: Náš štandardný rad pokrýva intenzitu opevnenia 7–9 (0,10g–0,40g PGA). Vyššie požiadavky riešia špeciálne systémy, ako sú vzpery alebo tlmiče, navrhnuté podľa projektu.
A3: Momentové spoje s úplným prienikom vykonávajú certifikovaní zvárači s kvalifikovanými postupmi a kontrolujú sa ultrazvukovým testovaním, ak to predpis alebo projekt špecifikuje. Inšpekčné záznamy sú dodávané s konštrukciou.
A4: Často áno. Ľahší oceľový rám znižuje základové práce a seizmickú hmotu a prefabrikácia skracuje čas výstavby. Celkové náklady závisia od lokality a kódu, ale oceľ je čoraz konkurencieschopnejšia v oblastiach s vysokou seizmickou aktivitou.
A5: Áno. K dispozícii sú konštrukčné výpočty, dielenské výkresy, materiálové certifikáty a záznamy o kontrole zvarov, aby váš technik a miestny úrad mohli overiť súlad.
